Ejemplo No.1 Circuito Alimentador
¿Qué calibre de conductor alimentador de material cobre se requiere para abastecer una carga combinada de 100 A continua y 100 A, no continua, ¿conforme a los requisitos de la NOM-001-SEDE-2012?
- a) 2/0 AWG
- b) 3/0 AWG
- c) 4/0 AWG (Solución)
- d) 300 KCM
Solución con la NOM-001-SEDE
La ampacidad del conductor debe ser, como mínimo, del 125 % de la carga continua más el 100 % de la carga no continua, conforme a lo establecido en la NOM-001-SEDE, Subsección 215-2 a) 1). Esta disposición tiene como finalidad garantizar que el conductor pueda operar de manera segura sin sobrecalentarse durante condiciones normales de funcionamiento prolongado.
En este caso particular, se determina que se requiere un conductor con una ampacidad mínima de 225 A. Según la tabla de capacidades de conducción de corriente (ampacidad), un conductor calibre 4/0 AWG, con aislamiento adecuado y a una temperatura de operación de 75 °C, posee una capacidad nominal de 230 A, lo cual cumple con el requerimiento.
Además, de acuerdo con el artículo 110-14(C)(1)(b)(2) de la misma norma, cuando se utilizan terminales clasificadas para 75 °C, la selección del conductor debe basarse en la ampacidad correspondiente a dicha temperatura, lo cual se ha cumplido en este caso.
Por lo tanto, se concluye que el conductor calibre 4/0 AWG es adecuado para esta instalación, cumpliendo con los criterios normativos tanto en términos de capacidad de corriente como de condiciones térmicas de operación.
Solución con SELisp
Para resolver adecuadamente el problema utilizando SELisp, es necesario considerar las siguientes condiciones de diseño:
- Tensión de línea: 220 V
- Factor de potencia: 0.9
- Distancia del circuito alimentador: 10 metros
- Tipo de tubería eléctrica: Acero
- Tipo de aislamiento de los conductores: THHW-LS
- Temperatura de operación: 75 °C
- Número de conductores por fase: 1
- Factor del conductor: 1.00
- Factor de protección: 1.00
- Eficiencia del circuito: 100 % (1.00)
- Pérdida de tensión permitida: 2 %
- Temperatura ambiente:: 30 °C
- Sistema de alimentación: Trifásico 3F-4H

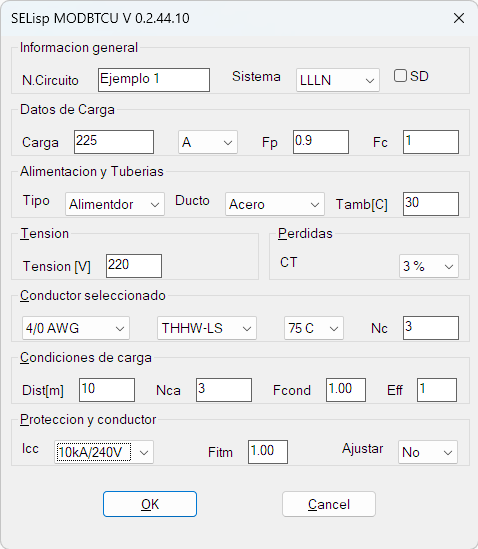

Teniendo en cuenta los puntos anteriores, la información se carga en el cuadro de diálogo como se muestra a continuación:
Y finalmente, se obtiene la siguiente solución:
--------------------------------------------------------------------------------
::::::::::::::::::::::::::::::::[REPORTE GENERAL]:::::::::::::::::::::::::::::::
--------------------------------------------------------------------------------
:::[DATOS DE CARGA]:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
Circuito : Ejemplo 1
Alimentación : 3F-4H
Tipo : Alimentador
Potencia : 77162.8635 Watts
Potencia aparente : 85736.515 VA
Conductor de Cobre Aceptable
Fp : 0.9
Eficiencia : 100 %
Factor de Carga : 100 %
Factor de Ampacidad : 100 %
Factor de Proteccion : 100 %
Longitud : 10ml
Tuberia : Acero
T.Ambiente : 30C
:::[ITM]::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
Proteccion : 3Px225A
Capacidad : 10kA
:::[CONDUCTOR]::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
Calibre 4/0 AWG (107.2 mm²)
Cond. Fase : 1
Aislamiento : THHW-LS 75 C
Area Cond. : 201.0619 mm²
R Cos A : 0.159 Ohms/Km
X Sin A : 0.0729 Ohms/Km
Z Cond : 0.2319 Ohms/Km
Ampacidad : 230 A
:::[CALCULO POR AMPACIDAD]::::::::::::::::::::::::::::::::::::::::::::::::::::::
In : 225 A
In/Nc : 225 A
F.A. : 1
F.T. : 1
Ampacidad : 230 A
:::[CALCULO POR CAIDA DE TENSION]:::::::::::::::::::::::::::::::::::::::::::::::
Z : 0.0023 Ohms
Vd : 0.9039 V
Vs : 220 V
Vd : 0.4109 %
:::[SPT]::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
T - 2 AWG
:::[SECCION DE CONDUCTORES]:::::::::::::::::::::::::::::::::::::::::::::::::::::
Area total de : 4C +1T
4C : 804.2477 mm²
1T : 83.3229 mm²
Total : 887.5706 mm²
:::[PESO DE CONDUCTORES]::::::::::::::::::::::::::::::::::::::::::::::::::::::::
Fase : 45.04 Kg
Tierra : 3.72 Kg
:::[LONGITUD DE CONDUCTORES]::::::::::::::::::::::::::::::::::::::::::::::::::::
Fase : 40 m
Tierra : 10 m
