Ejemplo No.2 Circuito derivado

¿Qué calibre de conductores de material cobre (en paralelo en tres canalizaciones) se requieren para un interruptor de 1200 amperios que suministra una carga continua de 900 amperios?

  • a) 250 kcmil
  • b) 300 kcmil
  • c) 500 kcmil
  • d) 600 kcmil (Solución)

Solución conforme a la NOM-001-SEDE-2012

Al considerarse tres canalizaciones, se entiende que se trata de un sistema trifásico 3F-3H. Por lo tanto, la carga continua de 900 A debe distribuirse entre los tres conductores por fase. Además, al tratarse de una carga continua, debe aplicarse el factor de 125 %. El cálculo de la corriente requerida por conductor de fase es: $$ I_{\text{cond. fase}} = \frac{900\ \mathrm{A} \times 1.25}{3} = 375\ \mathrm{A} $$ De acuerdo con la Tabla 310-15 b) 16), un conductor de 600 kcmil de cobre presenta una ampacidad de 420 A a 75 °C, por lo que satisface la corriente requerida de 375 A por conductor. La selección de la columna de 75 °C se fundamenta en 110-14(c)(1)(b)(2), debido a que el circuito supera los 100 A.

Adicionalmente, conforme a 240-4(c), cuando la protección contra sobrecorriente es superior a 800 A, la ampacidad del conductor debe ser igual o mayor que la capacidad nominal del dispositivo de protección. En este caso, cada conductor tiene una ampacidad de 420 A y, al instalarse tres conductores por fase, la ampacidad total por fase es: $$ I_{\text{fase}} = 420\,\mathrm{A} \times 3 = 1260\,\mathrm{A} $$ Por lo tanto, los tres conductores de 600 kcmil por fase proporcionan una ampacidad total de 1260 A, cumpliendo con el requisito establecido en 240-4(c).

Solución con SELisp

En el siguiente video se muestra el proceso para dimensionar una carga combinada mediante el módulo de Baja Tensión, utilizando conductores de cobre.

Fuente: YouTube, “SELisp Ejemplo No 2 Carga combinada con arreglo en paralelo” [En línea]. Disponible en: https://www.youtube.com/embed/oDlKrGTfjwA. [Accedido: 13-ago-2026].

Para resolver este ejemplo utilizando SELisp, es necesario asumir las siguientes condiciones de diseño:

  • Tensión de línea: 220 V
  • Factor de potencia: 0.9
  • Distancia del circuito alimentador: 10 metros
  • Tipo de tubería eléctrica: Acero
  • Tipo de aislamiento de los conductores: THHW-LS
  • Temperatura de operación: 75 °C
  • Número de conductores por fase: 1
  • Factor del conductor: 1.25
  • Factor de protección: 1.25
  • Eficiencia del circuito: 100 % (1.00)
  • Pérdida de tensión permitida: 3 %
  • Temperatura ambiente:: 30 °C
  • Sistema de alimentación: Trifásico 3F-3H

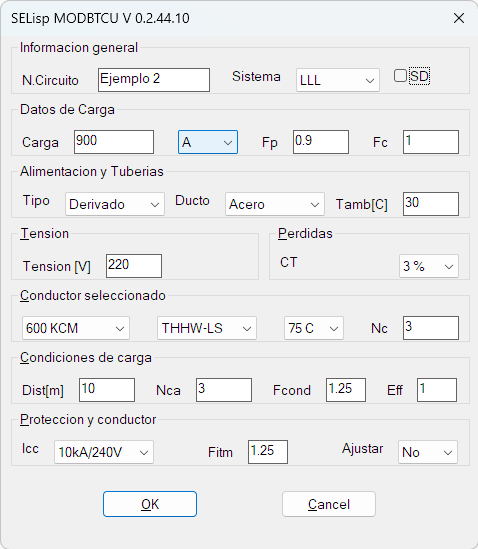

Teniendo en cuenta los puntos anteriores, la información se carga en el cuadro de diálogo como se muestra a continuación:

SELisp_Ejemplo_2

Se obtiene la siguiente solución, la cual puede guardarse en un archivo de texto o visualizarse como un resumen desde la línea de comandos.

--------------------------------------------------------------------------------
::::::::::::::::::::::::::::::::[REPORTE GENERAL]:::::::::::::::::::::::::::::::
--------------------------------------------------------------------------------

:::[DATOS DE CARGA]:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
    Circuito : Ejemplo 2
    Alimentación : 3F-3H
    Tipo : Derivado
    Potencia : 308651.4539 Watts
    Potencia aparente : 342946.0599 VA
    Conductor de Cobre Aceptable
    Fp : 0.9
    Eficiencia : 100 %
    Factor de Carga : 100 %
    Factor de Ampacidad : 125 %
    Factor de Proteccion : 125 %
    Longitud : 10ml
    Tuberia : Acero
    T.Ambiente : 30C
:::[ITM]::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
    Proteccion : 3Px1200A
    Capacidad : 10kA
:::[CONDUCTOR]::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
    Calibre 600 KCM (304 mm²)
    Cond. Fase : 3
    Aislamiento : THHW-LS 75 C
    Area Cond. : 598.2849 mm²
    R Cos A : 0.0631 Ohms/Km
    X Sin A : 0.0687 Ohms/Km
    Z Cond : 0.1317 Ohms/Km
    Ampacidad : 420 A
:::[CALCULO POR AMPACIDAD]::::::::::::::::::::::::::::::::::::::::::::::::::::::
    In : 900 A
    In/Nc : 300 A
    F.A. : 1
    F.T. : 1
    Ampacidad : 420 A
:::[CALCULO POR CAIDA DE TENSION]:::::::::::::::::::::::::::::::::::::::::::::::
    Z : 0.0013 Ohms
    Vd : 0.6852 V
    Vs : 220 V
    Vd : 0.3115 %
:::[SPT]::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
    T - 3/0 AWG
:::[SECCION DE CONDUCTORES]:::::::::::::::::::::::::::::::::::::::::::::::::::::
    Area total de : 9C +1T
    9C : 5384.5641 mm²
    1T : 191.1345 mm²
    Total : 5575.6986 mm²
:::[PESO DE CONDUCTORES]::::::::::::::::::::::::::::::::::::::::::::::::::::::::
    Fase : 275.76 Kg
    Tierra : 9.09 Kg
:::[LONGITUD DE CONDUCTORES]::::::::::::::::::::::::::::::::::::::::::::::::::::
    Fase : 90 m
    Tierra : 30 m
:::[Resumen]::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
Ejemplo 2,3F-3H,308651.4539,342946.0599,Aceptable,0.9,100,100,10,Acero,30,600 KCM,304,3,THHW-LS 75C,598.2849,0.0631,0.0687,0.1317,420,900,300,1,1,420,0.0013,0.6852,220,0.3115,3/0,3Px1200A,10kA,9,5384.5641,1,191.1345,5575.6986,275.76,9.09,90,30,Derivado,1.25,1.25
